Monolithic Power Systems

采用小型 QFN 封装的 MPM3811 电源模块

MPS 采用小型 2 mm x 2 mm x 1.6 mm QFN 封装的 MPM3811 2.3 V 至 5.5 V 输入、1 A 电源模块

Monolithic Power Systems 的 MPM3811 电源模块图片Monolithic Power Systems 的 MPM3811 是一款单芯片、降压式开关模式转换器，带有内置、内部功率 MOSFET 和电感器。MPM3811 具有出色的负载和线路调节能力，在 2.3 V 至 5.5 V 输入电压下实现了 1 A 连续输出电流。MPM3811 是各种应用的理想选择，包括高性能 DSP、无线电源、便携式和移动设备以及其他低功耗系统。输出电压可以调低至 0.6 V。只需输入电容器、输出电容器和反馈 (FB) 电阻即可完成设计。

恒定导通时间 (COT) 控制方案实现了快速瞬态响应、高轻载效率和简便环路稳定性。全面保护功能包括逐周期电流限制和热关断。MPM3811 需要最少数量的现成标准外部元器件，并采用超小型 QFN-10 (2 mm x 2 mm x 1.6 mm) 封装。

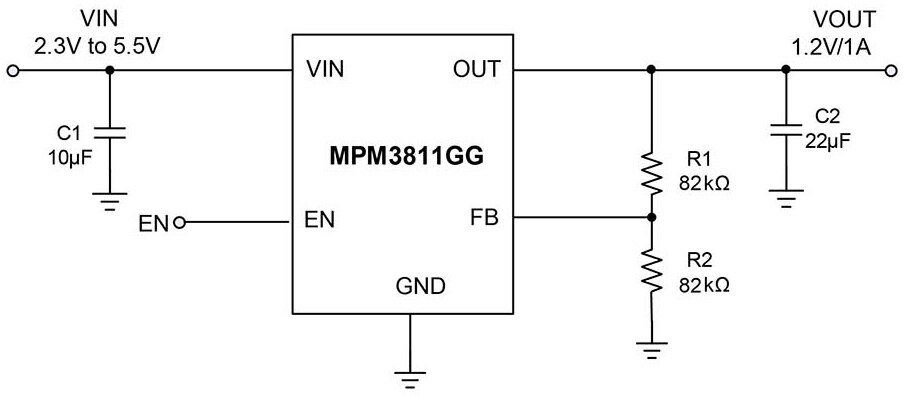

框图

Monolithic Power Systems 的 MPM3811 电源模块框图图片

特性
  • 峰值能效高达 91%
  • 2.3 V 至 5.5 V 宽工作输入电压范围
  • 输出电压低至 0.6 V
  • 100% 压差占空比
  • 1 A 输出电流
  • 2.2 MHz 频率
  • 用于电源定序的 EN
  • 逐周期过流保护 (OCP)
  • 0.5 ms 内部软启动 (SS) 时间
  • 输出放电
  • 带打嗝模式的短路保护
  • 热关断
  • 使用低 ESR 陶瓷电容器稳定
  • 采用 QFN10 (2 mm x 2 mm x 1.6 mm) 封装
应用
  • 光学模块
  • 物联网设备
  • 手持打印机/POS
  • 便携式设备
  • 低电压 I/O 系统电源
  • 空间受限型系统

MPM3811 Power Module

图片制造商零件编号描述可供货数量价格查看详情
DC DC CONVERTER 0.6-1.2VMPM3811GG-PDC DC CONVERTER 0.6-1.2V1115 - 立即发货$20.77查看详情
DC DC CONVERTER 0.6-1.2VMPM3811GG-ZDC DC CONVERTER 0.6-1.2V9212 - 立即发货$17.16查看详情
发布日期： 2018-10-30
