LT6658 高精度、双输出、高电流、低噪声电压基准

Analog Devices 的 LT6658 结合了低漂移、低噪声基准和线性稳压器

Analog Devices 的 LT6658 精密双输出、高电流、低噪声电压基准图片Analog Devices LT6658 高精度 2.5 V 双输出基准结合了低漂移低噪声基准和线性稳压器的性能。两个输出非常适合用于驱动高分辨率 ADC 和 DAC 的精密基准输入端，包括重型负载，并同时作为输出电源为微控制器和其他支持器件供电。两个输出具有相同的精度规格，并在温度和负载范围内相互跟踪。两个输出的标称电压为 2.5 V；不过，每个输出都可通过外部电阻器来配置为提供高达 6 V 的输出电压。

使用 Kelvin 连接，LT6658 通常具有 0.1 ppm/mA 负载调节和高达 150 mA 的负载电流。噪声抑制引脚提供频带限制并降低了总集成噪声。双路输出为基准和稳压器应用供电以及本地 PCB 布线带来灵活性。输出具有出色的电源抑制比，且以 1 μF 至 50 μF 电容器稳定。短路和热保护有助于保持稳定性并防止热过压。LT6658 采用裸焊盘 MSE16 封装。

特性
  • 双输出跟踪基准
  • 每个输出可配置：2.5 V 至 6 V
  • 输出 1：150 mA 拉出电流/20 mA 灌入电流
  • 输出 2：50 mA 拉出电流 / 20 mA 灌入电流
  • 低噪声：1.5 ppmP-P（0.1 Hz 至 10 Hz）
  • 宽工作电压范围，最高 36 V
  • 低漂移：
    • A 级：10 ppm/°C（最大值）
    • B 级：20 ppm/°C（最大值）
  • 高精度：
    • A 级：最大 ±0.05%
    • B 级：最大 ±0.1%
  • 负载调节：0.1 ppm/mA
  • AC PSRR：10 kHz 时 96 dB
  • 输出 Kelvin 检测连接
  • 热关断
  • 每个输出带独立的电源引脚
  • 采用裸焊盘的封装 MSE16

视频：LT6658 精密双输出、高电流、低噪声、低漂移基准

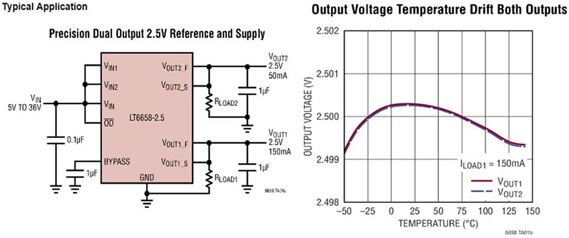

Analog Devices LT6658 图

LT6658 Precision Voltage Reference

图片制造商零件编号描述噪声 - 0.1Hz 至 10Hz噪声 - 10Hz 至 10Hz可供货数量价格查看详情
IC VREF SERIES 6V 0.1% 16MSOPLT6658BIMSE-2.5#PBFIC VREF SERIES 6V 0.1% 16MSOP1.5ppmp-p2ppmrms39 - 立即发货$55.53查看详情
IC VREF SERIES 6V 0.05% 16MSOPLT6658AHMSE-2.5#PBFIC VREF SERIES 6V 0.05% 16MSOP1.5ppmp-p2ppmrms81 - 立即发货$82.84查看详情

Demonstration Board

图片制造商零件编号描述功能使用的 IC/零件主要属性可供货数量价格查看详情
DEMO BOARD FOR LT6658DC2432ADEMO BOARD FOR LT6658电压基准LT66582 通道（双路）1 - 立即发货$478.44查看详情
发布日期： 2017-04-19
