JAE Electronics

WP21 和 WP25D 系列 FPC 连接器

JAE 推出其 WP21 和 WP25D 系列扁平连接器，非常适合用于紧凑型设计

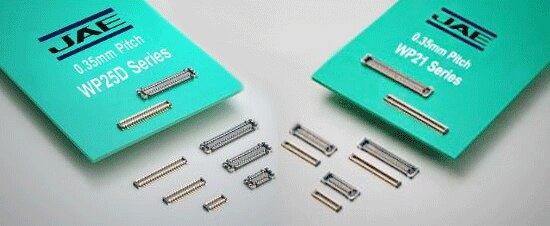

JAE Electronics 的 WP21 和 WP25D 系列 FPC 连接器图片JAE Electronics 的 WP25D 系列是间距为 0.35 mm（0.7 mm 的叠接高度）的扁平叠接式板对板 (FPC) 连接器，带有电源连接端子，非常适合在如手机、智能电话之类纤薄型信息通信设备中用于高密度安装。

通过装备一个高电流兼容端子，将使用的端子数量降至最低，从而实现小尺寸，节省了板空间，同时增强了设计灵活性。

WP21 系列是间距为 0.35 mm 和叠接高度为 0.6 mm 的空间节省型、扁平叠接式板对板 (FPC) 连接器，非常适合在纤薄型信息通信设备中用于高密度安装。相比当前的 WP9 系列，减少了 10% 以上的安装空间。

特性
  • 0.35 mm 间距、2 列、0.7 mm 叠接高度 (WP25D) 和 0.6 mm 叠接高度 (WP21)
  • 两个兼容 3.0 A 电流的电源端子 (WP25D)
  • 双点触头设计可抗扭应力
  • 清晰的“咔哒”触感，确保配接到位
  • 触头结构可确保高耐磨性和高接触可靠性
  • 无引线（触头上的镍隔层可防止爬锡）
应用
  • 手机
  • 智能电话
  • 平板电脑
  • 笔记本电脑
  • 紧凑型 LCD 显示屏
  • 数码相机
  • 数码摄像机
  • 其它紧凑型手持设备

WP25D Series

图片制造商零件编号描述间距板上高度可供货数量查看详情
CONN PLUG 10POS SMD GOLDWP25D-P010VA1-R8000CONN PLUG 10POS SMD GOLD0.014"（0.35mm）0.022"（0.57mm）5038 - 立即发货查看详情
CONN PLUG 28POS SMD GOLDWP25D-P028VA1-R8000CONN PLUG 28POS SMD GOLD0.014"（0.35mm）0.022"（0.57mm）11906 - 立即发货查看详情
CONN RCPT 10POS SMD GOLDWP25D-S010VA1-R8000CONN RCPT 10POS SMD GOLD0.014"（0.35mm）0.028"（0.71mm）5821 - 立即发货查看详情
CONN RCPT 28POS SMD GOLDWP25D-S028VA1-R8000CONN RCPT 28POS SMD GOLD0.014"（0.35mm）0.028"（0.71mm）1638 - 立即发货查看详情

WP21 Series

图片制造商零件编号描述间距板上高度可供货数量价格查看详情
CONN PLUG 10POS SMD GOLDWP21-P010VA1-R8000CONN PLUG 10POS SMD GOLD0.014"（0.35mm）0.019"（0.48mm）7838 - 立即发货$8.62查看详情
CONN PLUG 20POS SMD GOLDWP21-P020VA1-R8000CONN PLUG 20POS SMD GOLD0.014"（0.35mm）0.019"（0.48mm）211 - 立即发货$10.02查看详情
CONN PLUG 30POS SMD GOLDWP21-P030VA1-R8000CONN PLUG 30POS SMD GOLD0.014"（0.35mm）0.019"（0.48mm）17564 - 立即发货$8.21查看详情
CONN PLUG 40POS SMD GOLDWP21-P040VA1-R8000CONN PLUG 40POS SMD GOLD0.014"（0.35mm）0.019"（0.48mm）3581 - 立即发货$15.19查看详情
CONN RCPT 10POS SMD GOLDWP21-S010VA1-R8000CONN RCPT 10POS SMD GOLD0.014"（0.35mm）0.023"（0.59mm）7887 - 立即发货$8.62查看详情
CONN RCPT 20POS SMD GOLDWP21-S020VA1-R8000CONN RCPT 20POS SMD GOLD0.014"（0.35mm）0.023"（0.59mm）1037 - 立即发货$10.02查看详情
CONN RCPT 30POS SMD GOLDWP21-S030VA1-R8000CONN RCPT 30POS SMD GOLD0.014"（0.35mm）0.023"（0.59mm）564 - 立即发货$11.66查看详情
CONN RCPT 40POS SMD GOLDWP21-S040VA1-R8000CONN RCPT 40POS SMD GOLD0.014"（0.35mm）0.023"（0.59mm）3868 - 立即发货$15.19查看详情
发布日期： 2016-12-13
