高性能板对板连接器

板对板连接器经过优化可以实现高性能和高功能水平。

Hirose 的 FunctionMAX 是一组板对板连接器系列,致力于用最大的功能满足工业市场的各种要求。 目前,Hirose 在重点研发两个关键开发主题:浮动功能高速传输

我们将继续努力,使 FunctionMAX 达到最高功能水平,实现浮动和高速连接器目标。 这些产品和其它 Hirose 连接器的研发宗旨是:“保持领先地位,寻求前沿突破”。 FunctionMAX 连接器应用广泛,适用于医疗器械、办公成像设备、测量设备、工业计算机系统、汽车导航和音频系统、广播设备、基站收发器、工业机械等。

单击查看:

FunctionMAX:对照检索表 | 高速传输 | 浮动功能 | FunctionMax 手册

FX8/FX8C 系列

FX8/FX8C 系列,板对板

  • 0.6 mm 间距
  • 叠接高度 3 mm 至 16 mm
  • 额定电流:0.4 A
  • 成型触头设计具有足够的挠度,以确保接触可靠性
  • 触头数:60、80、90、120、140
FX8/FX8C 产品页链接 FX8/FX8C 系列产品亮点链接
FX10 系列

FX10 系列,板对板

  • 0.5mm 间距
  • 叠接高度:4 – 8 mm
  • 额定电流:0.3 A
  • 提升了板与板之间的传输效率
  • 信号触头的有效配接长度为 1.1 mm
  • 触头:带接地板 80、100、120、140 - 不带接地板 96、120、144、168
FX10 产品页链接 FX10 系列产品亮点链接
FX18 系列

FX18 系列,板对板

  • 0.8 mm 间距
  • 变型:共面/垂直/叠接
  • 电源触头额定电流高达 12A
  • 信号触头的有效配接长度:2.0 mm
  • 增强接地的接地触头
  • 大配接导引,配接轻松
  • 触头数:40、60、80、100、120、140
FX18 产品页链接 FX18 系列产品亮点链接
FX20 系列

FX20 系列,板对板

  • 0.5 mm 间距,15 ~ 30 mm 叠接高度
  • 浮动范围,X 方向:± 0.6 mm 到 0.8 mm,Y 方向:± 0.6 mm
  • 载流能力:0.5 A/引脚
  • 自对准、自导向
  • 针位数:20、40、60、80、100、120、140
FX20 产品页链接 FX20 系列产品亮点链接
FX22 系列

FX22 系列,具有浮动特性的共面配接连接器

  • 间距:0.5 mm
  • 极扁平,高度仅 4.2 mm
  • 载流量:0.7 A/引脚
  • X 和 Y 方向上的最大浮动范围为 ±0.6 mm
  • 具有自清洁和抗振功能,采用双梁式触头
  • ±1.2 mm 自对准结构,配接轻松
  • 针位 40、50、60 和 80
FX22 产品页链接 FX22 系列产品亮点链接
FX23 系列

FX23 系列,板对板,适于高速传输

  • 间距:0.5 mm
  • 信号端子的额定电流高达 0.5 A/引脚
  • X 和 Y 方向上的最大浮动范围为 ±0.6 mm
  • 可达 6 Gbps 的高速传输能力
  • 可在 15 mm - 30 mm 的 PCB 距离之间进行垂直和平行连接
  • 引脚数:20、40、60、80、100、120
FX23 产品页链接
FX30B 系列

FX30B 系列,电源连接器

  • 触头间距:3.81 mm
  • 载流量:13 ~ 17 A/引脚
  • 连接类型:共面、垂直、平行
  • 位置错配吸引可移动量:±0.3 mm
  • 该系列凭借独立的四点接触弹簧结构,实现了超凡的接触可靠性
  • 针位数:2、3、4、5
FX30B 产品页链接 FX30B 系列产品亮点链接

点击图片放大

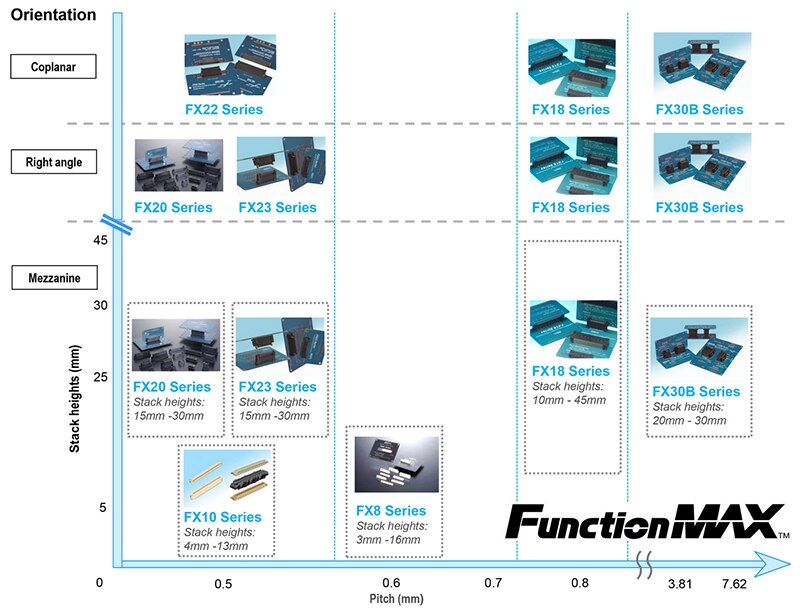

FunctionMAX 图
