LTC4380 低静态电流浪涌限制器

Analog Devices 推出适用于汽车、工业、航空电子浪涌保护应用的 LTC4380 浪涌限制器

Analog Devices 的 LTC4380 低静态电流浪涌限制器图片Analog Devices 的 LTC4380 低静态电流浪涌限制器可防止负载遭受瞬态高压损害。 该器件通过对一个外部 N 沟道 MOSFET 的栅极电压进行箝位，将诸如汽车负载突降等过压事件期间的输出电压限制在一个安全值，以实现过压保护。 固定栅极箝位电压可根据 12V 和 24V / 28V 系统进行选择。 对于任何电压高达 72 V 的系统，则使用可调栅极箝位版本。 该器件还提供过流保护功能。

一个内部乘法器产生一个与 VDS 和 ID 成比例的 TMR 引脚电流，这样可根据 MOSFET 应力限制过流和过压情况下的工作时间。

GATE 引脚能够驱动背对背 MOSFET 以提供反向输入保护功能，从而消除了采用肖特基二极管解决方案时的电压降和功率耗散。 较低的 8μA 工作电流允许该器件用于始终保持接通和电池供电型应用。 该器件采用准确的 ON 引脚比较器监视输入电源是否出现欠压 (UV) 情况，而且还可用作关断输入，从而把静态电流减小至 6 μA。

特性
  • 低静态电流：8 µA 工作电流，6 µA 关断电流
  • 承受高至 MOSFET 极限的浪涌电压
  • 宽工作电压范围：4 V 到 72 V
  • 过流保护
  • 可选择内部 31.5 V/50 V，或可调栅极箝位电压
  • 反向输入保护电压可达 -60 V
  • 可调导通阈值
  • 具有 MOSFET 应力加速的可调故障定时器
  • 控制 N 沟道 MOSFET
  • 提供闭锁和重启选项
  • 故障期间低重启占空比 10 引脚 DFN (3 mm x3 mm) 和 MSOP 封装
应用
  • 汽车/航空电子/工业浪涌保护
  • 热插拔/带电插入
  • 用于电池供电型系统的高压侧开关
  • 本征安全应用

视频： 用于高可靠性电流敏感型应用的 LTC4380 低 Iq 浪涌限制器

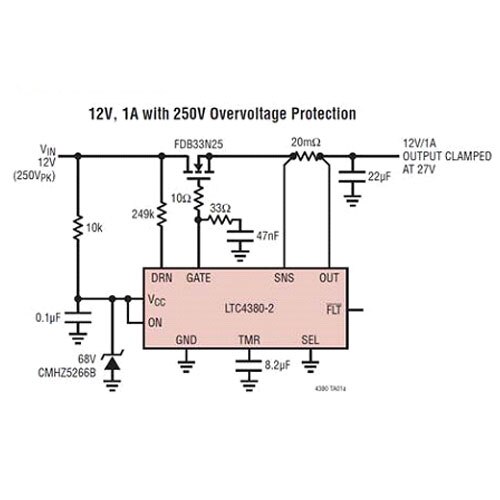

Analog Devices 的 LTC4380 低静态电流浪涌限制器图片

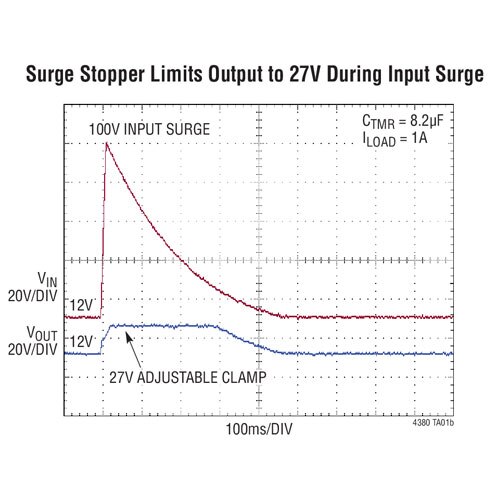

Analog Devices 的 LTC4380 低静态电流浪涌限制器图片

LTC4380 Low Quiescent Current Surge Stoppers

图片制造商零件编号描述可供货数量价格查看详情
IC LOW CUR SURGE STOPPER 10MSOPLTC4380CMS-2#PBFIC LOW CUR SURGE STOPPER 10MSOP165 - 立即发货$58.45查看详情
L Q C SURGE STOPPERLTC4380HMS-1#WPBFL Q C SURGE STOPPER87 - 立即发货$79.51查看详情
L Q C SURGE STOPPERLTC4380HMS-1#WTRPBFL Q C SURGE STOPPER0 - 立即发货$43.45查看详情
L Q C SURGE STOPPERLTC4380HMS-2#WTRPBFL Q C SURGE STOPPER0 - 立即发货$43.45查看详情
L Q C SURGE STOPPERLTC4380HMS-3#WPBFL Q C SURGE STOPPER100 - 立即发货$79.51查看详情
L Q C SURGE STOPPERLTC4380HMS-3#WTRPBFL Q C SURGE STOPPER0 - 立即发货$43.45查看详情
L Q C SURGE STOPPERLTC4380HMS-4#WPBFL Q C SURGE STOPPER2721 - 立即发货$79.51查看详情
IC LOW CUR SURGE STOPPER 10DFNLTC4380CDD-1#PBFIC LOW CUR SURGE STOPPER 10DFN38 - 立即发货$58.45查看详情
IC LOW CUR SURGE STOPPER 10DFNLTC4380CDD-1#TRPBFIC LOW CUR SURGE STOPPER 10DFN0 - 立即发货$31.92查看详情
发布日期： 2016-04-26
