LTC3779 降压升压控制器

Power by Linear 的稳压器适合电信、航空电子和汽车应用

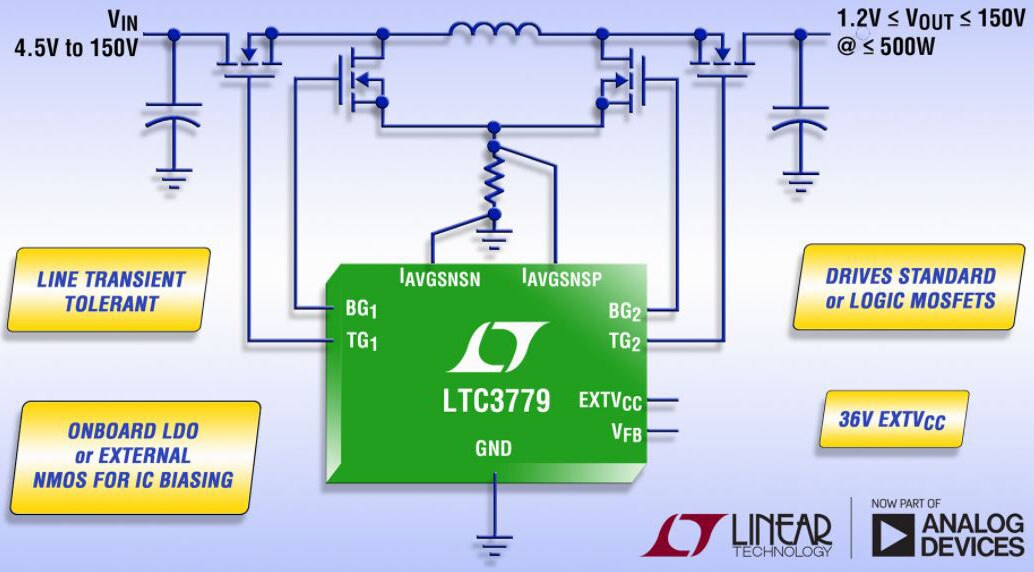

Analog Devices 的 LTC3779 降压升压转换器图片Analog Devices LTC3779 是一款降压升压开关稳压器控制器，具有 4.5 V 至 150 V 宽输入和输出范围。恒频电流模式架构可实现高达 600 kHz 的相位锁定式频率，同时输入/输出的恒流环路为电池充电提供支持。这款稳压器具有精密 1.2 V 电压基准和电源良好输出指示灯。模式引脚可在脉冲跳跃模式或强制连续工作模式之间选择。脉冲跳频模式能在轻负载下实现高能效，而强制式连续模式工作在恒定频率下，因而适合噪声敏感型应用。PLLIN 引脚使得 IC 能够与外部时钟同步。在启动过程中，SS 引脚将输出电压斜坡提升。折返电流限制短路期间的 MOSFET 热耗散。该转换器采用 TSSOP 封装，可选温度范围高达 -40 °C 至 +150 °C。LTC3779 非常适用于电信、航空电子和汽车系统。

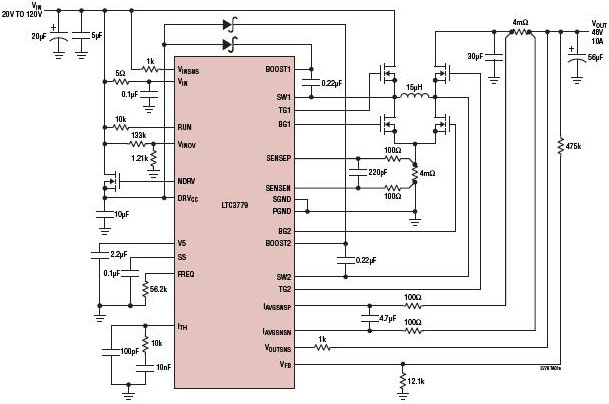

Analog Devices 的 LTC3779 原理图
   Analog Devices 的 LTC3779 能效和功率损耗曲线图
特性 应用
  • 4 开关电流模式单电感器架构
  • 供电电压：4.5 V 至 150 V
  • 输出电压范围：1.2 V ≤ VOUT ≤ 150 V
  • 36 V EXTVCC LDO 功率驱动器
  • 可编程 6 V 至 10 V DRVCC 优化了效率
  • 开关频率：50 kHz 至 600 kHz
  • 工作温度范围：-40 °C 至 +125 ° C，-40 °C 至 +150 °C
  • 封装/外壳：TSSOP
  • 测试与测量
  • 汽车
  • 工业
  • 医疗
  • 军事
  • 航空电子
  • 电信
  • 电池供电系统

LTC3779 Buck-Boost Controller

图片制造商零件编号描述可供货数量价格查看详情
IC REG CTRLR BUCK-BOOST 38-TSSOPLTC3779HFE#TRPBFIC REG CTRLR BUCK-BOOST 38-TSSOP0 - 立即发货$86.71查看详情
发布日期： 2018-02-26
