LT8640/LT8643 同步降压稳压器

Analog Devices 具有 2.5 µ A 静态电流、采用 Silent Switcher® 2 架构的 42 V、6 A 同步降压型稳压器

Analog Devices 的 LT8640S 同步降压稳压器图片Analog Devices 的 LT8640 和 LT8643 同步降压稳压器采用第二代 Silent Switcher 架构，设计用于最大限度减少 EMI/EMC，同时在高开关频率下实现高能效。这包括集成了旁路电容器，用来优化所有的内部快速电流回路，并通过降低布局灵敏度来更轻松地实现显著 EMI 性能。这一性能使 LT8640 和 LT8643 成为噪声敏感型应用和环境中的理想器件。

快速、洁净、低过冲开关沿让该器件即使在高开关频率下也能高效运行，因此能实现较小的总体解决方案尺寸。凭借峰值电流模式控制以及 30 ns 最短导通时间，即使在高开关频率下也能实现高降压比。

猝发工作模式实现了超低待机电流消耗，强制式连续导通模式可在整个输出负载范围控制频率谐波，而扩频工作模式可进一步减少 EMI/EMC 辐射。通过 TR/SS 引脚可访问软启动和跟踪功能，并可以使用 EN/UV 引脚设置输入电压 UVLO 的阈值。利用 CLKOUT 引脚可以使其它稳压器与 LT8640 和 LT8643 同步。

特性
  • Silent Switcher 2 架构
  • 在任何 PCB 上实现超低 EMI/EMC 辐射
  • 消除了 PCB 布局灵敏度
  • 内部旁路电容器减少了辐射式 EMI
  • 可选扩频调制
  • 高频、高能效
  • 1 MHz、12 VIN 至 5 VOUT 时能效达 96%
  • 2 MHz、12 VIN 至 5 VOUT 时能效达 95%
  • 宽输入电压范围：3.4 V 至 42 V
  • 6 A 最高连续输出，7 A 峰值输出

应用

  • 汽车和工业电源
  • 通用降压应用
  • 超低静态电流 Burst Mode®（触发模式）工行
  • 2.5 μA IQ，将 12 VIN 调节至 3.3 VOUT
  • 输出纹波 < 10 mVP-P
  • 快速最短导通时间：30 ns
  • 所有条件下具有低压差：1 A 时 100 mV
  • 强迫连续模式
  • 过载条件下能安全承受电感器饱和
  • 可调节、可同步：200 kHz 至 3 MHz
  • 输出软启动和跟踪

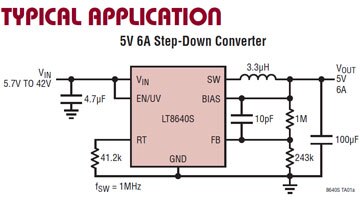

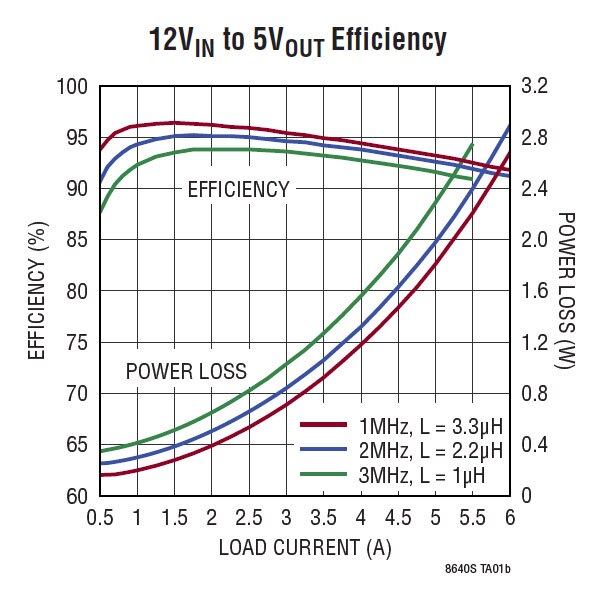

Analog Devices 的 LT8640S 同步降压稳压器典型应用图片 Analog Devices 的 LT8640S 同步降压稳压器图形图片

LT8640 Synchronous Step-Down Regulator

图片制造商零件编号描述可供货数量价格查看详情
IC REG BUCK ADJ 5A 20QFNLT8640EUDC#TRPBFIC REG BUCK ADJ 5A 20QFN6948 - 立即发货$89.51查看详情
IC REG BUCK ADJ 5A 20QFNLT8640EUDC-1#TRPBFIC REG BUCK ADJ 5A 20QFN5834 - 立即发货$89.51查看详情
IC REG BUCK ADJ 5A 20QFNLT8640HUDC#PBFIC REG BUCK ADJ 5A 20QFN3200 - 立即发货$103.49查看详情
IC REG BUCK ADJ 5A 20QFNLT8640HUDC-1#TRPBFIC REG BUCK ADJ 5A 20QFN0 - 立即发货$63.06查看详情
IC REG BUCK ADJ 5A 20QFNLT8640IUDC#TRPBFIC REG BUCK ADJ 5A 20QFN4256 - 立即发货$98.45查看详情
IC REG BUCK ADJ 5A 20QFNLT8640IUDC-1#TRPBFIC REG BUCK ADJ 5A 20QFN6064 - 立即发货$98.45查看详情
发布日期： 2017-04-14
