LT3088 和 LT3089 800 mA 坚固耐用型线性稳压器

Analog Devices 的 LT3088 和 LT3089 36 V 800 mA 坚固耐用的线性稳压器具有更宽的 SOA

Analog Devices 具有监控功能的 LT3089 800 mA 坚固耐用型线性稳压器图片Analog Devices 的 LT3089 是坚固耐用的 800 mA 宽输入电压范围线性稳压器，具备关键可用性、监控和保护等特性。 相比现有的稳压器，该器件具有更宽安全工作区 (SOA)。 这使得该器件不会像旧式稳压器那样限制了输出，并适用于高输入至输出电压和高输出电流的应用。 LT3089 采用电流源基准，通过一个电阻器设置输出电压，输出可调低至 0 V。输出电流限制可以通过单个电阻器外部设置。 这款稳压器架构结合其低毫伏线路和负载调节功能，可让多个 IC 轻松并联以分散热量并获得更高的输出电流。

LT3089 的架构基于 LT308x 系列新一代高性能电流基准 PNP LDO。 该器件类似于 LT3088 线性稳压器（参见下面的功能）。 LT3088 是现代化的 LT1117（正 LDO），以 SOT-223 和 DD-Pak 封装提供时两者引脚相互兼容。 这两款产品采用各种不同的热增强型表面贴装兼容的封装。 LT3088 采用扁平的 (0.75 mm) 8 引线 3 mm x 3 mm DFN、3 引线 SOT-223 或 3 引线 DD-Pak 封装。 LT3089 采用扁平的 (0.75 mm) 12 引线 4 mm x 4 mm DFN、16 引线热增强型 TSSOP 或 7 引线 DD-Pak 封装。 在功率耗散高达 2 W 表面贴装应用中，它们无需散热器即可正常工作。 提供有种类繁多的级别和温度范围，包括 E 和 I 级（-40 °C 至 125 °C）、高可靠性 H 级（-40 °C 至 150 °C）和高可靠性 MP 级（-55 °C 至 150 °C）。

LT3088 800 mA 坚固耐用型线性稳压器
Analog Devices 具有监控功能的 LT3088 和 LT3089 800 mA 坚固耐用型线性稳压器图片
Analog Devices 具有监控功能的 LT3088 和 LT3089 800 mA 坚固耐用型线性稳压器图片
LT3089 800 mA 坚固耐用型线性稳压器

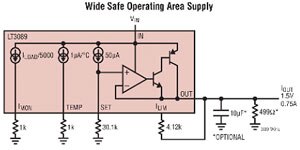

Analog Devices 具有监控功能的 LT3089 800 mA 坚固耐用型线性稳压器图片
Analog Devices 具有监控功能的 LT3089 800 mA 坚固耐用型线性稳压器图片
LT3088 特性
  • 更宽的安全工作区
  • 最大输出电流：800mA
  • 带或不带输入/输出电容器时均能保持稳定
  • 宽输入电压范围：1.2 V 至 36 V
  • 以单个电阻器设置输出电压
  • 输出可调节至 0 V

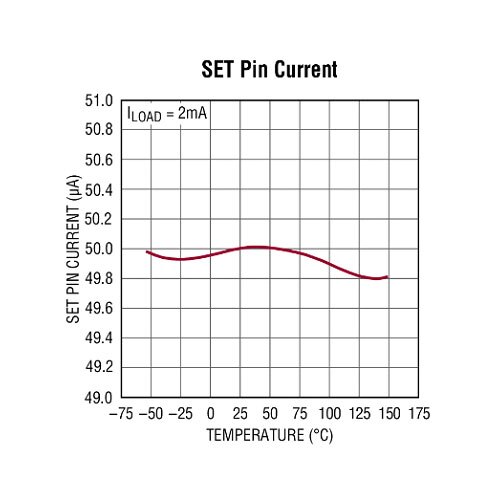

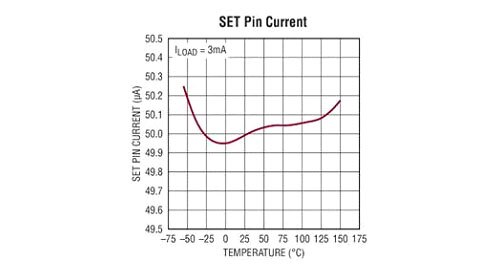

  • 50 µA set 引脚电流：1% 初始精度
  • 输出电压噪声：27 µVRMS
  • 可并联多个器件，从而获得更大的电流、更好的散热效果和更低噪声
  • 电池反接和反向电流保护
  • LT3088 是 LT1117 的引脚兼容升级版
  • 封装：3 引线 SOT-223、3 引线 DD-Pak、8 引线 3 mm x 3 mm DFN 封装
LT3089 特性
  • 除 LT3088 的所有特性外，还包括︰
    • 输出电流监控：IMON = IOUT/5000
    • 结温监控：1 µA /°C
    • 可编程限流
    • 封装：热增强型 12 引线 4 mm x 4 mm DFN、16 引线 TSSOP 和 7 引线 DD-Pak 封装
LT3088 和 LT3089 应用
  • 所有表面贴装电源
  • 坚固耐用的工业电源
  • 用于开关电源的后置稳压器
  • 低输出电压电源
  • 本征安全应用

LT3088 800 mA Rugged Linear Regulators

图片制造商零件编号描述可供货数量价格查看详情
IC REG LINEAR POS ADJ 800MA 8DFNLT3088EDD#PBFIC REG LINEAR POS ADJ 800MA 8DFN253 - 立即发货$52.84查看详情
IC REG LIN POS ADJ 800MA SOT223LT3088IST#PBFIC REG LIN POS ADJ 800MA SOT223595 - 立即发货$52.60查看详情
IC REG LIN POS ADJ 800MA 3DDPAKLT3088IM#PBFIC REG LIN POS ADJ 800MA 3DDPAK45 - 立即发货$59.59查看详情
IC REG LIN POS ADJ 800MA SOT223LT3088HST#PBFIC REG LIN POS ADJ 800MA SOT223163 - 立即发货$60.16查看详情
IC REG LINEAR POS ADJ 800MA 8DFNLT3088IDD#PBFIC REG LINEAR POS ADJ 800MA 8DFN47 - 立即发货$54.31查看详情

LT3089 800 mA Rugged Linear Regulators

图片制造商零件编号描述可供货数量价格查看详情
IC REG LIN POS ADJ 800MA 12DFNLT3089EDF#PBFIC REG LIN POS ADJ 800MA 12DFN931 - 立即发货$50.41查看详情
IC REG LIN POS ADJ 800MA 16TSSOPLT3089EFE#PBFIC REG LIN POS ADJ 800MA 16TSSOP222 - 立即发货$51.95查看详情
IC REG LIN POS ADJ 800MA 12DFNLT3089IDF#PBFIC REG LIN POS ADJ 800MA 12DFN41 - 立即发货$57.64查看详情
IC REG LIN POS ADJ 800MA 16TSSOPLT3089IFE#PBFIC REG LIN POS ADJ 800MA 16TSSOP95 - 立即发货$59.59查看详情
IC REG LIN POS ADJ 800MA 7DDPAKLT3089ER#PBFIC REG LIN POS ADJ 800MA 7DDPAK59 - 立即发货$59.59查看详情

Demo Boards

图片制造商零件编号描述可供货数量价格查看详情
DEMO BOARD FOR LT3088EDDDC2279ADEMO BOARD FOR LT3088EDD1 - 立即发货$765.51查看详情
DEMO BOARD FOR LT3089EDFDC2318ADEMO BOARD FOR LT3089EDF1 - 立即发货$765.51查看详情
发布日期： 2016-06-29
